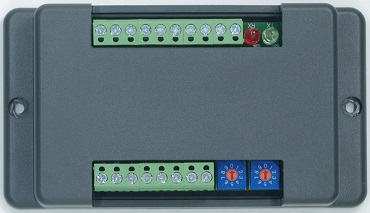

製品案内 - エネルギー診断メータ(Modbus版)
ビル全体のエネルギー診断に！！
特徴
|
・5回路まで同時に計測可能な交流電流メータ。 -50Aタイプ(型番:MPM-MODBUS-5PORT-50A) -300Aタイプ(型番:MPM-MODBUS-5PORT-300A) ・RS485による多段接続アプリケーションに対応。 -最大で32台〜100台同時接続可能 (注) RS485のケーブル長やシリアル通信速度などに依存します ・Modbus通信方式に準拠 -マイクロプロセッサやパソコンなどの幅広い機器で 利用可能。 ・M2MゲートウェイやIEEE1888開発ボードに接続可能。 -IEEE1888サーバに送信可。 |
 |
|
仕様
スペック表
| 種別 | 内容 |
| 電流計測 | 実効値の計測(極性なし)、最大５ポート |
| 電流容量 |
MPM-MODBUS-5PORT-50A: 最大50A MPM-MOSBUS-5PORT-300A: 最大300A |
| Modbus通信 | 9600bps, パリティ無し, ストップビット1 |
| 通信インターフェース | RS485 |
| 電源 | 5V〜14V |
| 寸法 | W71 x H21 x D127 (フランジ足含む 。ただし、突起物を含まず) |
| その他 | 動作環境： 0℃〜60℃ 使用においては結露無きこと |
Modbusアドレスマップ
| アドレス | 意味 | データ型 | 単位 |
※アドレスは16進数表記です。 ※瞬時電流は、10秒間の平均電流です。 ※積算電流と積算カウント数から、 分単位, 時単位での平均電流を計算できます。 積算電流 Y(t), 積算カウントC(t)とすると、 時間t0〜t1に流れた平均電流は、 { Y(t1)-Y(t0) } / {C(t1)-C(t0) }となります。 |
| 0020H | 積算電流(CT0) | UIN32 | 36000倍,Ah | |
| 0022H | 積算電流(CT1) | UIN32 | 36000倍,Ah | |
| 0024H | 積算電流(CT2) | UIN32 | 36000倍,Ah | |
| 0026H | 積算電流(CT3) | UIN32 | 36000倍,Ah | |
| 0028H | 積算電流(CT4) | UIN32 | 36000倍,Ah | |
| 002AH | 積算カウント数 | UIN32 | 回 |

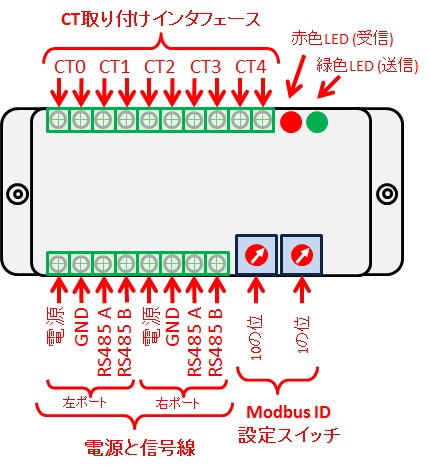

動作原理
 |

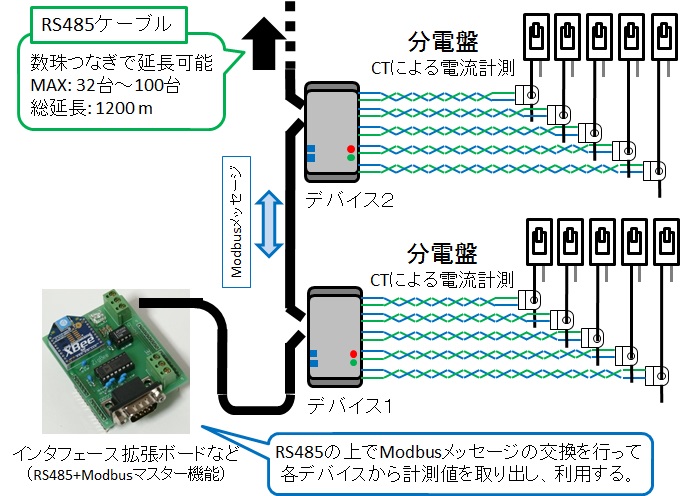

応用例
ビル全体のエネルギー診断
 |

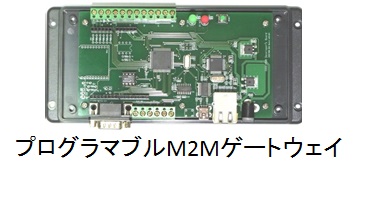

関連商品
 |
 |
 |
 |
